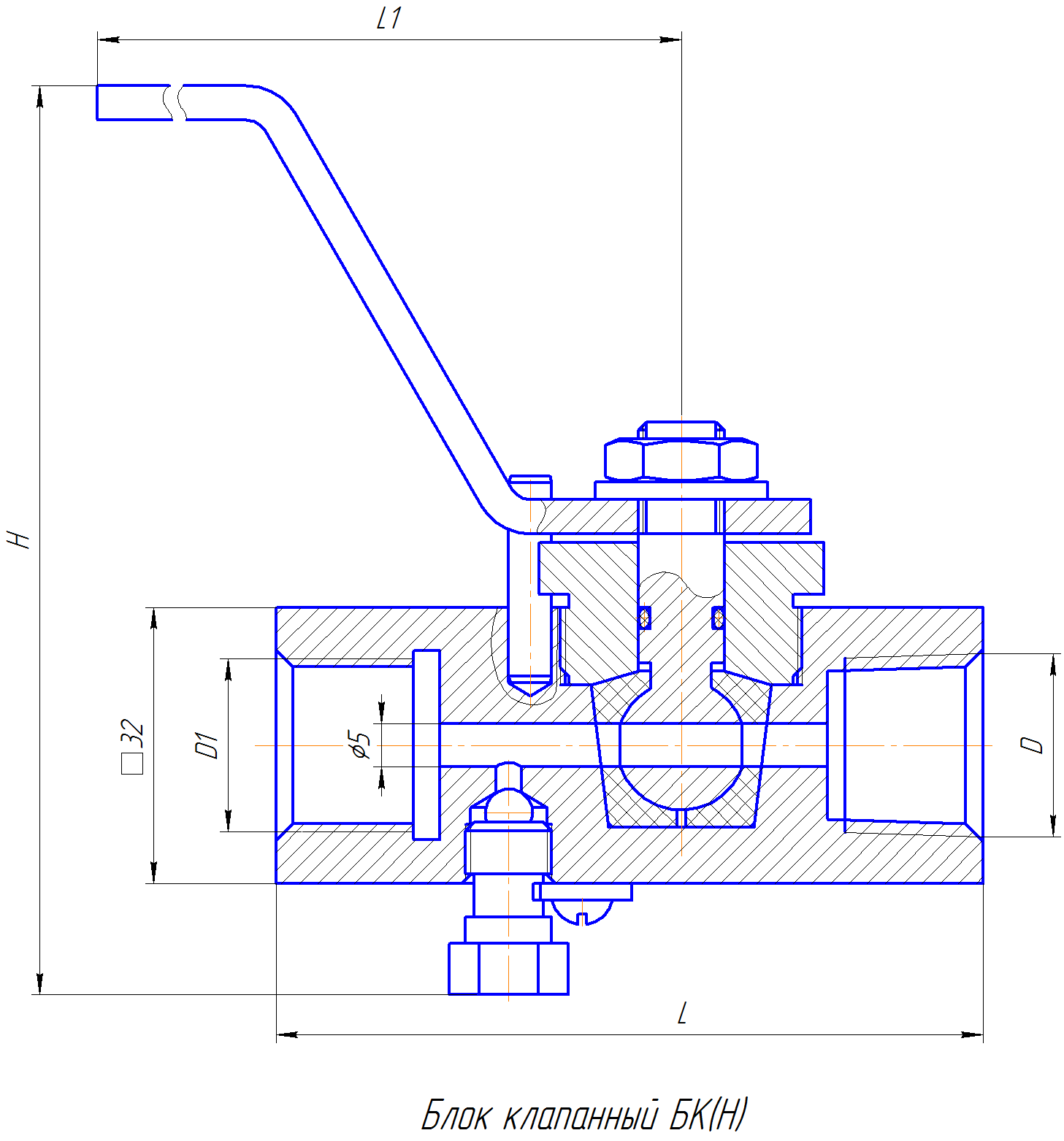

Блок клапанный БК(Н)
Блоки клапанные предназначены для подключения датчиков
избыточного, абсолютного, вакуумметрического давления, давления-разрежения к измерительным линиям в системах автоматического контроля,
регулирования и управления технологическими процессами.
Рабочая среда: вода, нефть, нефтепродукты
Герметичность затвора
класс А по ГОСТ 9544
Условное давление, МПа
40
Условный диаметр, мм
5
Температура рабочей среды, ⁰С
до +150
Температура окружающей среды, ⁰С
от -60 до +40
| Обозначение | Условный проход DN | Условное давление PN | Присоединительная резьба к магистрали | Присоединительная резьба к манометру | ||
|---|---|---|---|---|---|---|
| мм | дюйм | МПа | PSI | |||
| БК(Н)1-03 | 5 | 1/4 | 40 | 5800 | Наружная К1/2 | Внутренняя М20х1,5 |
| БК(Н)1-05 | Внутренняя К1/2 | |||||
| БК(Н)1-08 | Наружная М20х1,5 | |||||
| БК(Н)1-12 | Внутренняя М20х1,5 | |||||
