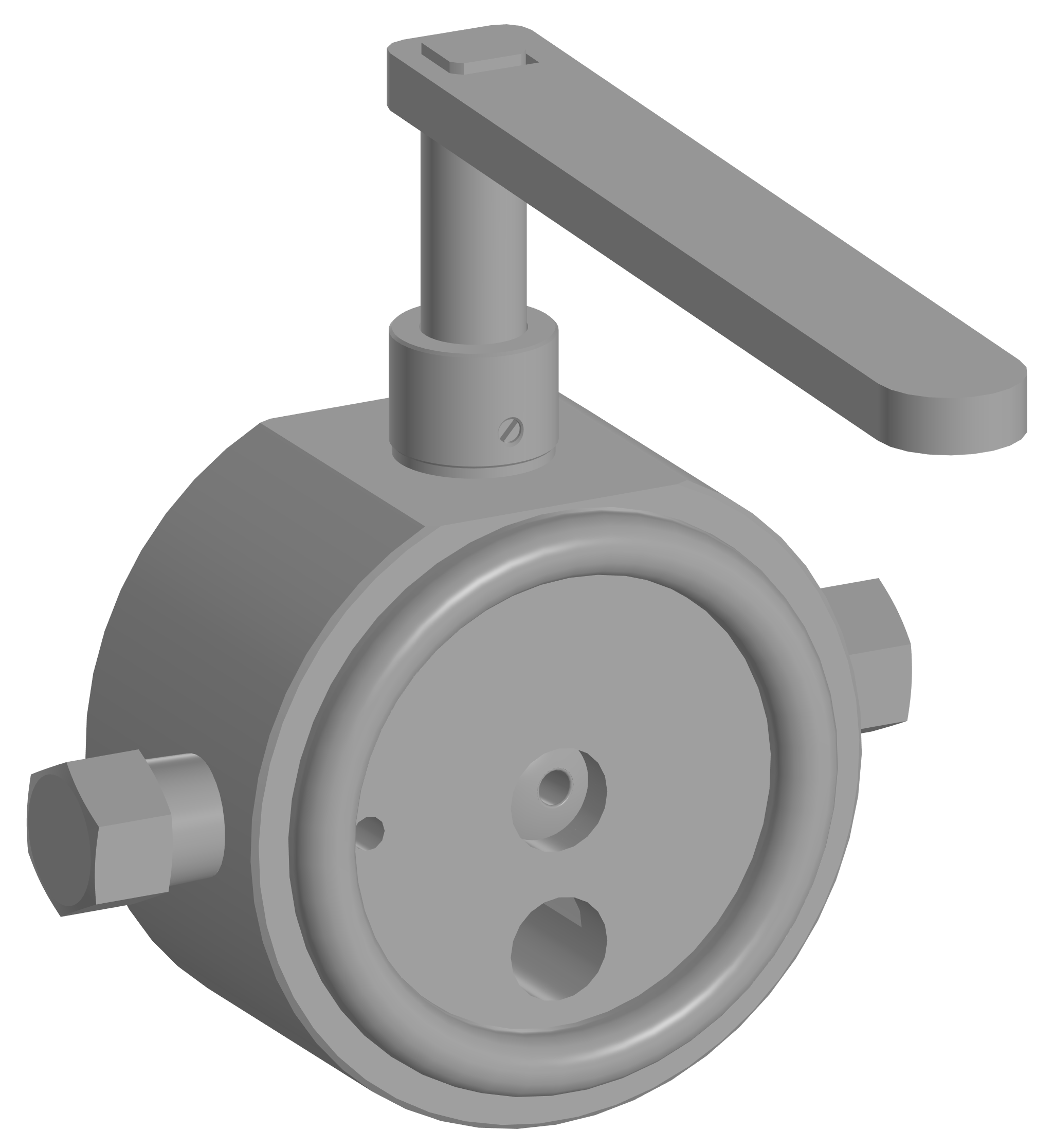

Штуцер дискретный регулируемый
Штуцер дискретный регулируемый предназначен для регулирования расхода жидкости при нефтедобыче и обеспечивает дискретное установление следующих возможных режимов работы скважины:
- вывод нефтяной скважины на рабочий режим без прекращения подачи жидкости в линию скважинным штанговым насосом (СШН) или электроциркуляционной насосной установкой (УЭЦН);
- установление требуемого эксплуатационного режима работы скважины;
- проведение замеров для определения содержания газа в жидкости нефтяной скважины (определение газового фактора);
- установление необходимого расхода (по перепаду давления) при закачке жидкости в пласт в системе ПНД.
Технические характеристики
Максимальное рабочее давление
35 МПа
Рабочая среда
нефть, газ, пластовая вода с содержанием механических примесей до 0,32 г/л и химических соединений: CO₂ не более 6%, H₂S не более 0,1%
Коррозионностойкое исполнение
К1, K2
Климатическое исполнение
УХЛ1, ХЛ1
Управление
ручное
Тип присоединительных фланцев
по ГОСТ 28919-91 2005г.
Температура окружающей среды
от -60 до +60°С
Масса
не более 7,0 кг

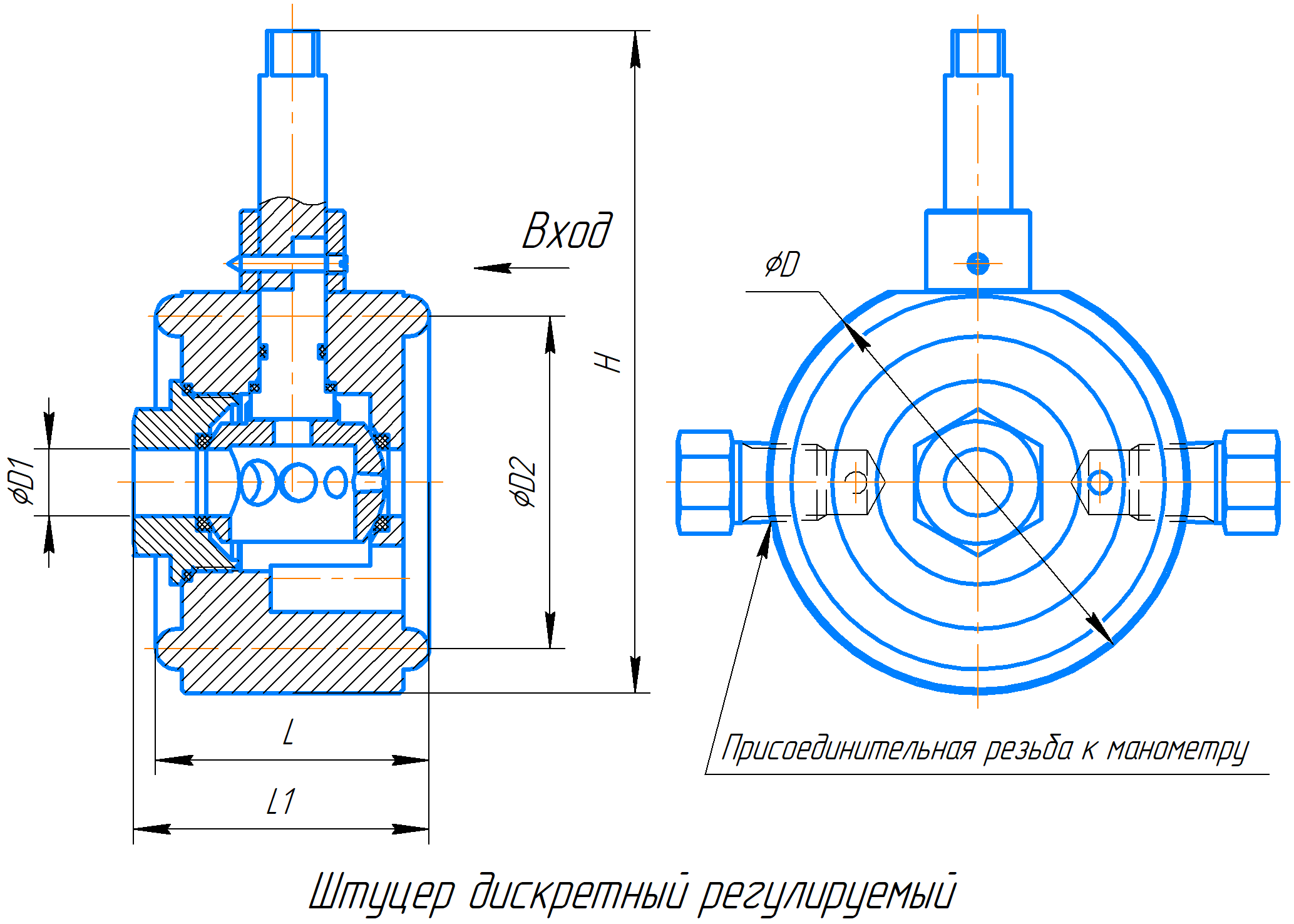

Модификации и присоединительные размеры
| Обозначение | Условный проход DN | Условное давление PN | Длина L1, мм* | Длина корпуса L, мм | Диаметр D, мм | Высота Н, мм | Условный размер проходного отверстия D1, мм* | Тип присоединительных фланцев D2 | Присоединительная резьба к манометру | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | МПа | PSI | ||||||||
| ШДР.НР | 65 | 2 1/2 | 14 - 35 | 2000 - 5076 | 81 | 74 | 114 | 180 | 0, 3, 4, 5, 6, 8, 10, 12, 18 | 60х35-П27 по ГОСТ 28919-91 | К3/8, К1/2 |
| 80 | 3 1/8 | 146 | 212,5 | 80х21-П31 по ГОСТ 28919-91 | |||||||
*Размеры проходных отверстий согласовываются с заказчиком.
